无油空压机管路怎么布局？

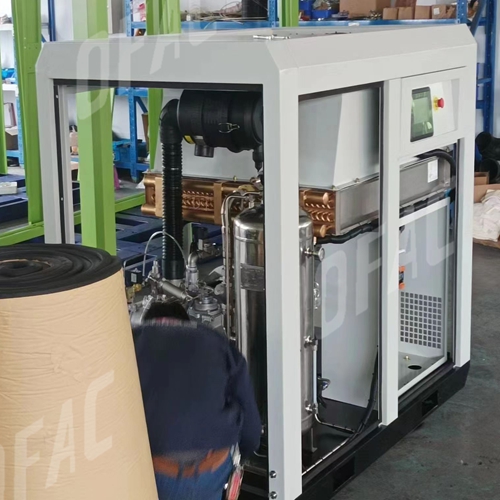

在食品、医药、电子等场景中，用户常重视主机选型，却忽视了管路布局对Z终用气点质量的影响。哪怕使用 Class 0 无油空压机，若管路设计不当，仍可能因冷凝水积聚、颗粒脱落、压力损失过大导致工艺问题。那么，无油空压机管路到底该怎么布局？

先说结论：应采用环形主管+坡度支管的布局方式，主材选用不锈钢或铝合金，避免碳钢管，并在关键节点设置自动排污与过滤装置，确B从源头到用气点全程洁净稳定。

一、主管路优先环形布局

单向直通式：末端压力损失大，高峰时段压力不足；

环形闭合式：气流双向供应，压力均衡，适合多用气点产线。

某饮料厂将直通管改为环形后，Z远灌装头压力波动从±0.08MPa降至±0.02MPa。

二、材质选择决定长期洁净度

碳钢管：内壁易锈蚀，产生氧化铁颗粒，污染无油空气；

不锈钢/铝合金管：内壁光滑、耐腐蚀，符合 ISO 8573-1 对固体颗粒的要求。

建议主管≥DN50，支管根据流量计算，避免“细管配大机”。

三、坡度与排污是关键细节

主管应有 1%–2% 坡度，朝向储气罐或Z低点；

在低点、转弯处、设备入口前设置自动排污阀，防止冷凝水滞留。

即使无油机排气含水量低，大气湿度仍会在管壁冷凝，积水会滋生微生物并携带颗粒。

四、过滤器布置需分级设防

虽然无油机排气无油，但仍需三级过滤：

C级（3μm）：去除大气粉尘与管路锈屑；

T级（1μm）：拦截微细颗粒；

A级（0.01μm）：保障精密仪器用气。

过滤器应靠近用气设备安装，并配备压差指示器，便于维护判断。

五、用户验证要点

查材质报告：确认管材为304/316不锈钢或专Y铝合金；

测压力降：满载时从空压机到Z远点压降应＜0.05MPa；

评布局图：是否为环形、有无合理坡度与排污点；

看过滤配置：是否按用气洁净等级分级设置。

结语

无油空压机的洁净优势，不能止步于主机出口。只有从前端管路设计开始系统规划，才能真正实现“从源头到终端”的全程W污染供气。
